فیبر نوری چیست؟

فیبر نوری فناوری مرتبط با انتقال داده ها با استفاده از پالس های نوری است. که همراه با یک فیبر بلند که معمولاً از پلاستیک یا شیشه ساخته می شود. سیم های فلزی برای انتقال در ارتباطات فیبر نوری ترجیح داده می شوند زیرا سیگنال ها با آسیب کمتری حرکت می کنند. فیبرهای نوری نیز تحت تأثیر تداخل الکترومغناطیسی قرار نمی گیرند. کابل فیبر نوری از کاربرد بازتاب داخلی کامل نور استفاده می کند. الیاف به گونه ای طراحی شده اند که بسته به نیاز به قدرت و فاصله انتقال ، انتشار نور را همراه با فیبر نوری تسهیل می کنند. فیبر تک حالت برای انتقال از راه دور استفاده می شود ، در حالی که فیبر چند حالته برای مسافت های کوتاه تر استفاده می شود. روکش خارجی این الیاف به حفاظت بهتری نسبت به سیم های فلزی نیاز دارد.

انواع الیاف نوری


انواع فیبرهای نوری به ضریب شکست ، مواد استفاده شده و نحوه انتشار نور بستگی دارد.

طبقه بندی بر اساس ضریب شکست به شرح زیر است:

الیاف اندیس گام:

شامل هسته ای است که توسط روکش پوشانده شده و دارای یک شاخص شکست یکنواخت است.


الیاف شاخص درجه بندی شده:

با افزایش فاصله شعاعی از محور فیبر ، ضریب شکست فیبر نوری کاهش می یابد.


طبقه بندی بر اساس مواد استفاده شده به شرح زیر است:

الیاف نوری پلاستیکی:

از پلی متیل متاکریلات به عنوان ماده اصلی برای انتقال نور استفاده می شود.


الیاف شیشه:

از الیاف شیشه بسیار ظریف تشکیل شده است.


طبقه بندی بر اساس نحوه انتشار نور به شرح زیر است:

الیاف تک حالت:

این الیاف برای انتقال سیگنالها از راه دور استفاده می شوند.


الیاف چند حالته:

این الیاف برای انتقال سیگنالها در فاصله کوتاه استفاده می شوند.

از روش انتشار و ضریب شکست هسته برای تشکیل چهار نوع فیبر نوری ترکیبی به شرح زیر استفاده می شود:

الیاف تک حالت شاخص گام
الیاف درجه بندی شده تک حالت
شاخص های مرحله – الیاف چند حالته
الیاف درجه بندی شده چند حالته

فیبر نوری چگونه کار می کند؟

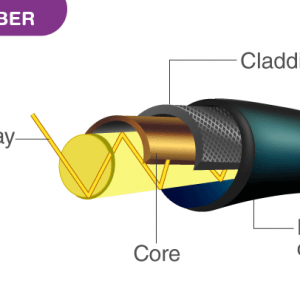

فیبر نوری بر اساس اصل بازتاب داخلی کار می کند. از اشعه های نور می توان مقدار زیادی داده را انتقال داد ، اما در اینجا یک مشکل وجود دارد – پرتوهای نور در خطوط مستقیم حرکت می کنند. بنابراین ، مگر اینکه یک سیم مستقیم طولانی و بدون هیچگونه خمشی داشته باشیم ، استفاده از این مزیت بسیار خسته کننده خواهد بود. در عوض ، کابلهای نوری به گونه ای طراحی شده اند که تمام پرتوهای نور را به داخل خم می کنند (با استفاده از TIR). اشعه های نور به طور مداوم حرکت می کنند ، از دیواره های فیبر نوری باز می گردند و داده های منتهی به پایان را منتقل می کنند. اگرچه سیگنالهای نوری در فواصل پیشروی تخریب می شوند ، اما بسته به خلوص ماده مورد استفاده ، تلفات در مقایسه با استفاده از کابلهای فلزی بسیار کمتر است. یک سیستم رله فیبر نوری از اجزای زیر تشکیل شده است:

فرستنده – سیگنال های نوری را تولید می کند و آنها را کد می کند تا برای انتقال متناسب باشند.
فیبر نوری – محیطی برای انتقال پالس نور (سیگنال).
گیرنده نوری – پالس نور ارسالی (سیگنال) را دریافت کرده و آنها را برای استفاده مناسب رمزگشایی می کند.
بازسازی کننده نوری – برای انتقال داده از راه دور لازم است.

مزایای ارتباط فیبر نوری


اقتصادی و مقرون به صرفه
نازک و غیر قابل اشتعال
مصرف برق کمتر
تخریب سیگنال کمتر
انعطاف پذیر و سبک وزن

در مورد اپتیک ، فیبر نوری ، کاربرد آن و الیاف چند حالته از مربیان متخصص ما در فراگرام بیشتر بدانید.

سوالات متداول


برای ساخت الیاف نوری که برای ارتباطات استفاده می شود چه استفاده ای می شود؟


از سیلیس یا شیشه چند جز component برای ساخت الیاف نوری استفاده می شود.

چرا از سیلیس برای ساخت فیبرهای نوری استفاده می شود؟


سیلیس تا رسیدن به نقطه شکست ، کشش کاملی دارد و این امر بهترین کار را برای ساخت دارد.

اصل ارتباط فیبر نوری چیست؟

انعکاس کامل داخلی اصلی است که ارتباط فیبر نوری بر اساس آن بنا شده است.

عواملی را که عامل تولید میرایی قدرت نوری در فیبر هستند


در زیر عواملی وجود دارد که مسئول ایجاد میرایی قدرت نوری در فیبر هستند:

جذب
پراکندگی
اثر موجبر

اثر رامان چیست؟


اثر رامان تغییر در طول موج نور است که هنگامی اتفاق می افتد که مولکول ها پرتوی نور را منحرف کنند.

پهنای باند فیبر نوری چیست؟


900 THz پهنای باند فیبر نوری است.

هسته در فیبر نوری چیست؟


هسته قسمت داخلی فیبر نوری است که نور را حمل می کند.
